Cách lắp công tắc nhiều vị trí (Nhiều công tắc bật/tắt một bóng đèn)

• * Chi tiết cách lắp công tắc nhiều vị trí điều khiển một bóng đèn
• * Cách lắp công tắc nhiều vị trí điều khiển một bóng đèn kết hợp điều khiển từ xa

150,000VNĐ/ Bộ

(Xin hãy chia sẻ với mọi người hoặc bình luận phía dưới để mọi người cùng biết. Cảm ơn bạn.!.)

Liên hệ: 0974 78 1669 để mua sản phẩm.

Với Thiết bị điện, Công tắc ổ cắm Simon đấu công tắc bật ở nhiều vị trí thật đơn giản hơn bao giờ hết.

1. Lắp đặt công tắc 1 chiều: Cách lắp đặt này rất thông dụng, chỉ cần lắp 1 công tắc 1 chiều nối tiếp với bóng đèn là có thể sử dụng bật/tắt cho 1 vị trí điều khiển 1 bóng đèn.

2. Lắp đặt công tắc cầu thang 2 vị trí (2 Công tắc bật/tắt 1 bóng đèn).

Mạch đèn cầu thang là 1 mạch điện rất đơn giản, nhưng rất hữu ích trong đời sống, nhiều người khi lắp thì thấy rất dễ, nhưng sau 1 thời gian lại quên mất, lại phải lấy giấy bút ra vẽ lại.

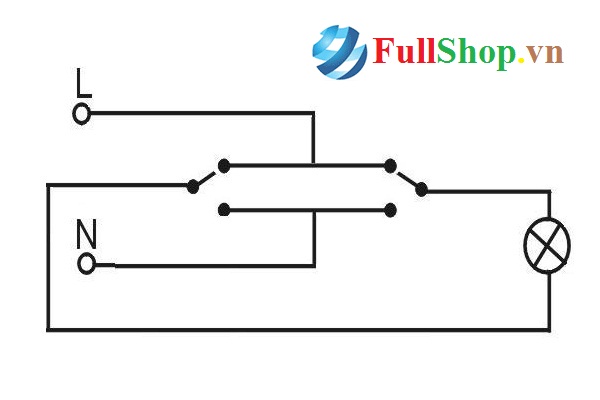

Ngoài ứng dụng cho đèn cầu thang như tên gọi của nó, bật tắt 2 đầu như nhau, có thể ứng dụng cho 1 trường hợp khác đó là 1 công tắc ở cửa phòng, 1 công tắc trên đầu giường ngủ. Khi vào phòng thì bật đèn, trước khi ngủ thì tắt đèn, đang ngủ giật mình dậy, muốn bật đèn lại phải chui ra khỏi mùng, đi đền cửa phòng để bật đèn, quá nghiệp dư. Tại sao không ứng dụng mạch đèn cầu thang vào trong phòng, chỉ cần đưa tay lên đầu giường là bật được đèn phòng. Sau đây là sơ đồ thực tế mạch đèn cầu thang (kích vào hình để xem rõ hơn)_ Khi mua công tắc, nhớ mua công tắc 3 tiếp điểm.

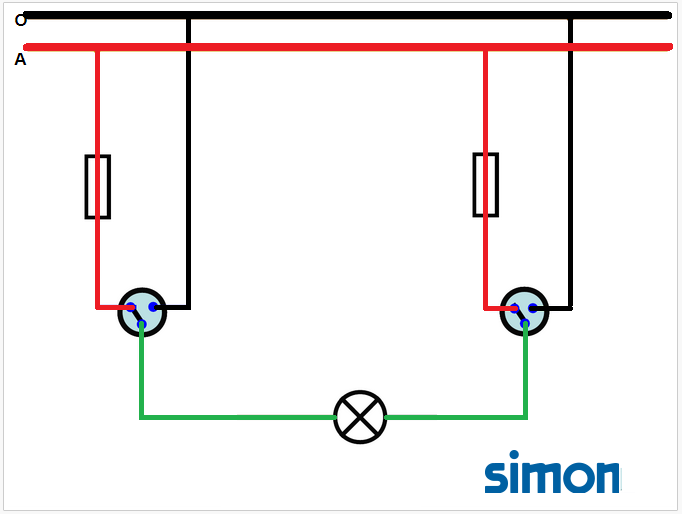

Cách 1:

Cách 2:

Cách 3:

3. Lắp đặt công tắc cầu thang 3 vị trí (3 Công tắc bật/tắt 1 bóng đèn).

Với công tắc trung gian của Simon, chúng ta có thể sử dụng để lắp đặt từ 3 công tắc mở/tắt 1 bóng đèn tại 3 vị trí khác nhau và cũng có thể đấu nhiều vị trí khác nhau nữa.

Trước tiên ta cần hiểu Công tắc trung gian là gì: Các bạn trong ngành có thể hiểu công tắc trung gian tương tự như mạch cầu H trong điều khiển chiều quay của động cơ.

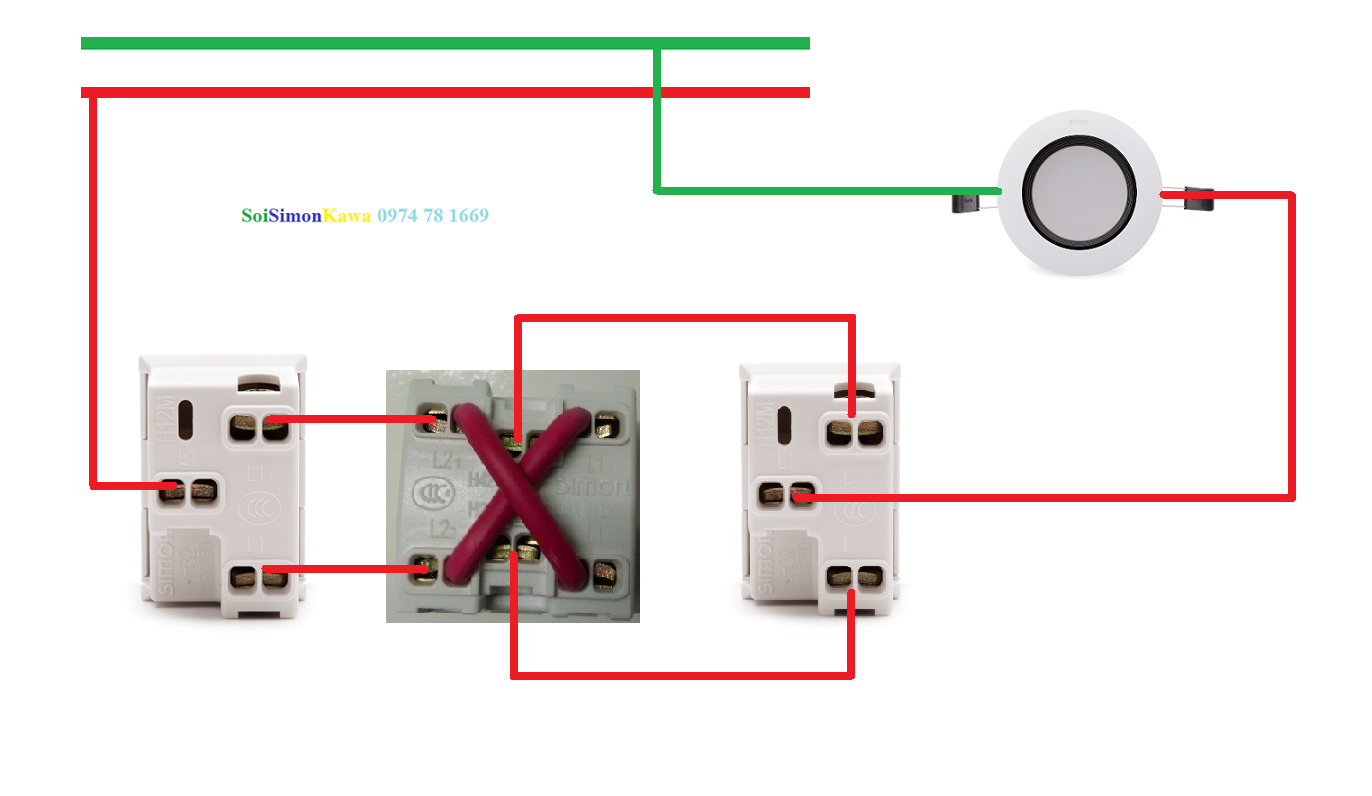

Sau đây là sơ đồ đấu nối công tắc cho 3 vị trí:

Công tắc cho 3 vị trí có sử dụng công tắc trung gian

4. Lắp đặt công tắc 4 vị trí (4 Công tắc bật/tắt 1 bóng đèn).

Cách đấu công tắc cho 4 vị trí,chúng ta chỉ cần nối nối tiếp thêm 1 công tắc trung gian như vị trí công tắc trung gian hiện tại là đã biến thành sơ đồ đấu nối từ 3 vị trí lên 4 vị trí rồi đó.

5. Lắp đặt công tắc nhiều vị trí (Nhiều công tắc bật/tắt 1 bóng đèn).

Tương tự như vậy ta có thể lắp cho n vị trí điều khiển 1 bóng đèn.

Cách đấu bóng đèn báo trạng thái mở đèn cho từng vị trí công tắc. (Nghĩa là khi đèn sáng thì đèn báo cũng sáng)

Cách đấu bóng đèn báo vị trí công tắc cho từng vị trí. (Nghĩa là khi đèn tắt thì đèn báo sáng, khi đèn sáng thì đèn báo tắt)

Cách 1: Sử dụng rayle

Cách 2: Đấu theo sơ đồ sau. (Sử dụng cho bóng sợi đốt)

Cách đấu bóng đèn báo sáng liên tục. (Nghĩa là bóng đèn có tắt hay mở thì đèn báo vẫn liên tục sáng)

SƠ ĐỒ ĐẤU DÂY ĐIỆN CHO CÔNG TẮC NHIỀU VỊ TRÍ

SƠ ĐỒ LẮP ĐẶT NHIỀU CÔNG TẮC ĐẢO CHIỀU 2 BÓNG ĐÈN

Xem thêm:

Cách đấu công tắc cầu thang kết hợp với điều khiển từ xa

Cách đấu công tắc cầu thang kết hợp với điều khiển từ xa

Thường thì ta sử dụng loại rơ le 6 chân, nhưng vì cách đấu rơ le 6 chân dễ hơn nên tôi giới thiệu loại rơ le 14 chân để khi bạn gặp phải tình huống này không bị hoang mang. Cả 2 loại ta đều sử dụng rơ le có nguồn cấp là 220V AC.

Chúng ta sẽ không cần sử dụng chức năng của khối 3,4 mà chỉ cần sử dụng chức năng của khối 1 và 2.

Nguyên tắc 1 đấu khối 1 và 2 như sau:

1. Thường đóng của 1 đấu với thường mở của 2.
2. Thường mở của 1 đấu với thường đóng của 2.

Nguyên tắc 2 nối như sau:

1. Điều khiển từ xa sẽ đấu vào chân điều khiển rơ le.
2. Từ 2 cực được nối với nhau như ở nguyên tác 1 ta nối vào 2 cực của công tắc 2 chiều số 1.
3. Nguồn cấp đảo chiều của rơ le được nối vào 2 cực của công tắc 2 chiều số 2.

Từ 2 nguyên tắc trên ta đã tạo được sơ đồ đấu cho công tắc 3 vị trí kết hợp với điều khiển từ xa.

---

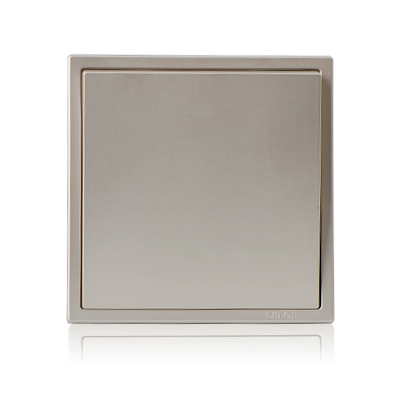

Một số mẫu công tắc trung gian Simon (Đang cập nhật, Xin khách hàng thông cảm)

          51026BTY                    N26 52026

Hình ảnh và ứng dụng ghép nối với công tắc trung gian sử dụng mặt chữ nhật:

A) Ổ theo tiêu chuẩn quốc tế:

1. Ổ cắm đơn + Công tắc trung gian: (H118 + H72 + H26)
(H118 + H82 + H26)

2. Công tắc đơn + Công tắc trung gian:

(H118 + H21 + H26)
(H118 + H31 + H26 + Mặt 1/4 XL)

3. Công tắc đôi + Công tắc trung gian.

(H118 + H41 + H26)

4. 2 công tắc trung gian:

(H118 + 2H26)

B) Ổ theo tiêu chuẩn Simon đặc biệt:

1. 3 Công tắc trung gian:

2. 4 Công tắc trung gian:

3. 3 Công tắc +  1 công tắc trung gian:

4. 4 Công tắc + 1 công tắc trung gian:

Những ứng dụng thường dùng của công tắc trung gian:

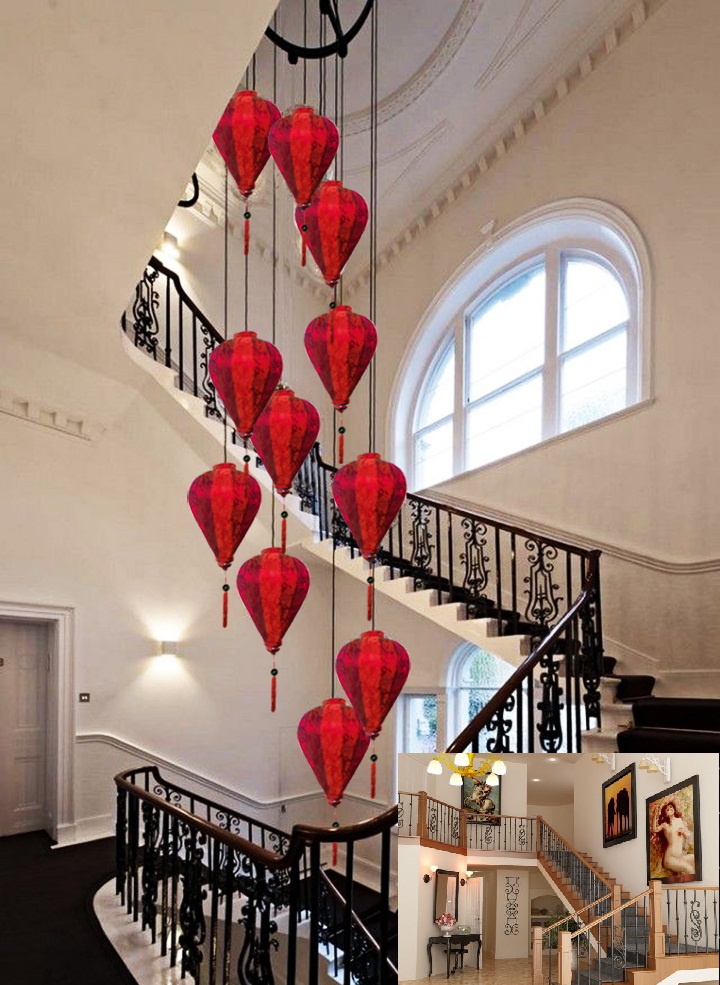

1) Tại cầu thang: Tại công trình có cầu thang xoán ốc, sử dụng 1 đèn thả chung cho nhiều tầng: Yêu cầu là khi chúng ta đi từ bất cứ tầng nào cũng có thể bật và tắt được đèn.

2) Phòng khách hoặc phòng ăn có không gian rộng: Để bật và tắt hệ thống đèn bạn cần di chuyển rất nhiều nếu không gian phòng khách rộng, như vậy thật bất tiện. Yêu cầu: Có nhiều vị trí để bật và tắt đèn để tiện hơn.

Trong trường hợp bạn không muốn sử dụng công tắc hãy gọi cho chúng tôi (0974781669) để biết hệ thống tự bật và tắt đèn thông minh.

Các loại công tắc 6 cực khác có cách đấu tương tự theo sơ đồ nguyên lý.
